電纜接頭又稱電纜頭。電纜線路兩末端的接頭稱為終端頭，中間的接頭稱為中間接頭，終端頭和中間接頭又統稱為電纜頭。電纜鋪設好后，為了使其成為一個連續的線路，各段線必須連接為一個整體，這些連接點就稱為電纜接頭。電纜接頭是用來鎖緊和固定進出線，起到防水防塵防震動的作用。

電纜頭一般是在電纜敷設就位后在現場進行制作，它的主要的作用：使線路通暢，使電纜保持密封，并保證電纜接頭處的絕緣等級，使其安全可靠地運行。若是密封不良，不僅會漏油造成油浸紙干枯，而且潮氣也會侵入電纜內部，使紙絕緣性能下降。

電纜頭制作的方法很多，但目前大多使用的是熱縮式和冷縮式兩種方法。冷縮式電纜頭與熱縮式電纜頭比較，具有制作簡便；受人為影響因素小，冷縮電纜附件會隨著電纜的熱脹冷縮而和電纜保持同步呼吸作用，使電纜和附件始終保持良好的結合狀態等優點，但成本高。而熱縮式電纜頭與冷縮式電纜頭相比主要優點只是成本低，所以，目前在10KV以上領域，廣泛使用冷縮式電纜頭。

低壓電纜接頭做法圖解
1、能夠參閱我國修建工業出版社的《修建施工設備圖集電氣》圖集。
2、《修建施工設備圖集電氣》中有關接法圖如下：

3、電線接線要分外留心：繞線的圈數不少于5圈，一同聯絡本地質監有些懇求，絕緣層是用接線帽，仍是用搪錫外包絕緣膠帶。

裝接E1同軸電纜的接頭并測試

介紹裝接E1同軸電纜的接頭并測試的方法。

19.1.1 裝接同軸電纜的直式BNC公接頭

介紹直式BNC公接頭與同軸電纜的裝配步驟。

工具、儀表和材料

剝線鉗

壓線鉗（包括2.5mm鉗口）

同軸電纜，組件如圖19-1所示

直式BNC公接頭，組件如圖19-1所示

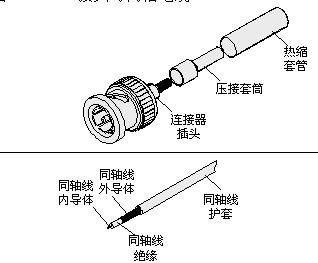

圖19-1 BNC接頭與同軸電纜

操作步驟

根據同軸線材的不同，按照?qǐng)D示尺寸將同軸電纜剝開，露出同軸電纜外導體、同軸電纜絕緣和同軸電纜內導體，如圖19-2所示。其中常用電纜保留的外導體長度"L1"、保留的絕緣長度"L2"和護套剝開長度"L3"的推薦長度如表19-1所示。

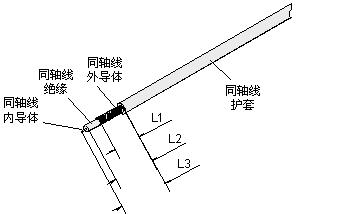

圖19-2 剝同軸電纜

注意：

剝同軸電纜護套時，不要?jiǎng)潅S的外導體。
如果無法判斷線材的剝線尺寸，可根據連接器的尺寸來定義線材剝線尺寸，如圖19-3所示。

表19-1 常用同軸電纜剝線尺寸表

線材型號	線材外徑	L1（mm）	L2（mm）	L3（mm）	備注
SYFVZP-MC 75-1-1	1.6mm	5～6	7～9	10～12	-
SYFVZ-75-1-1(A)	2.2mm	5～6	7～9	10～12	-
SYV-75-2-2	3.9mm	5～6	7～9	10～12	國干155M-I
SYV-75-4-2	6.7mm	5～6	7～9	10～12	國干155M-III
SFYV-75-2-1	3.2mm	5～6	7～9	10～12	國干-II
SFYV-75-2-2	4.4mm	5～6	7～9	10～12	國干155M-II

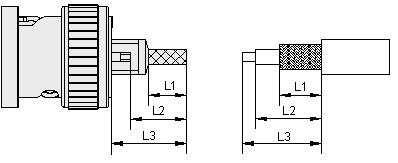

圖19-3 直式BNC公接頭尺寸與線材剝線尺寸

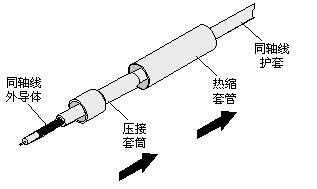

將熱縮套管和壓接套筒先后套入同軸電纜中，如圖19-4所示。
圖19-4 套入熱縮套管和壓接套筒
將同軸電纜的外套體展開成喇叭形，如圖19-5所示。
說明：
若連接器插頭適配的線徑規格為2.2mm，而同軸線纜線徑為1.6mm時，需把同軸線外導體擰成一股，不需要展開，以免壓接不緊。

圖19-5 展開同軸電纜外導體

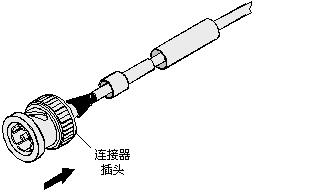

將同軸電纜的絕緣和內導體插入同軸電纜連接器插頭，同軸電纜外導體部分包裹住同軸連接器的外導體，如圖19-6所示。
圖19-6 將直式BNC公接頭插頭插入同軸電纜

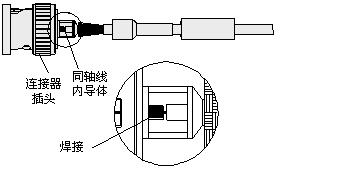

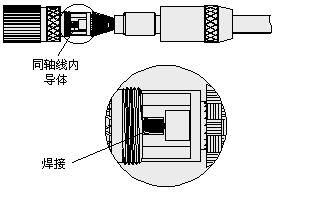

用焊接工具將同軸電纜的內導體焊接到同軸電纜連接器插頭的內導體上，如圖19-7所示。
圖19-7 焊接內導體
將壓接套筒往連接器方向推，壓緊同軸電纜的外導體，用壓接工具將壓接套筒與同軸連接器插頭壓接在一起。如圖19-8所示。
說明：

若連接器插頭適配的線徑規格為2.2mm，而同軸線纜線徑為1.6mm時，選用2.5mm規格壓線鉗壓接兩次，壓接完一次后還需旋轉90度再壓接一次。

圖19-8 壓接外導體

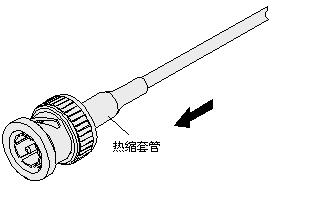

用熱風槍吹縮熱縮套管，使套管緊緊包覆住壓接的套筒。如圖19-9所示。直式BNC公接頭與同軸電纜的裝配完成。
圖19-9 吹縮熱縮套管

19.1.2 裝接同軸電纜的L9-M公接頭

介紹直式L9-M公接頭與同軸電纜的裝配步驟。

前提條件

無

工具、儀表和材料

剝線鉗

壓線鉗（包括2.5mm鉗口）

同軸電纜，組件如圖19-10所示。

L9-M公插頭，組件如圖19-10所示。

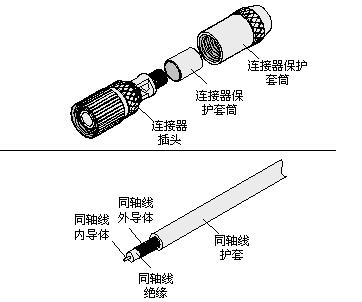

圖19-10 L9-M接頭與同軸電纜

操作步驟

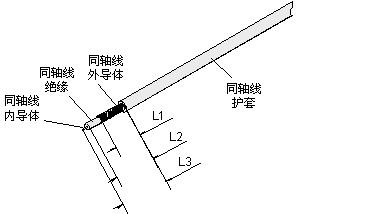

根據同軸線材的不同，按照?qǐng)D示尺寸將同軸電纜剝開，露出同軸電纜外導體、同軸電纜絕緣、和同軸電纜內導體，如圖19-11所示，其中常用電纜保留的外導體長度"L1"、保留的絕緣長度"L2"和護套剝開長度"L3"的推薦長度如表19-1所示。

圖19-11 剝同軸電纜

注意：

剝同軸電纜護套時，注意不要?jiǎng)潅S的外導體或屏蔽。
如果無法判斷線材的剝線尺寸，可根據連接器的尺寸來定義線材剝線尺寸。如圖19-12所示。

表19-2 常用同軸電纜剝線尺寸表

線材型號	線材外徑	L1（mm）	L2（mm）	L3（mm）	備注
SYFVZP-MC 75-1-1	1.6mm	5～6	7～9	10～12	-
SYFVZ-75-1-1(A)	2.2mm	5～6	7～9	10～12	-
SYV-75-2-2	3.9mm	5～6	7～9	10～12	國干155M-I
SYV-75-4-2	6.7mm	5～6	7～9	10～12	國干155M-III
SFYV-75-2-1	3.2mm	5～6	7～9	10～12	國干-II
SFYV-75-2-2	4.4mm	5～6	7～9	10～12	國干155M-II

圖19-12 連接器的尺寸與線材剝線尺寸

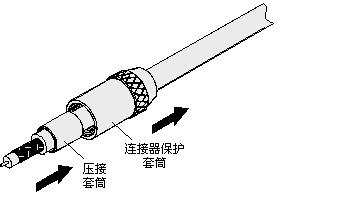

將保護套筒、壓接套筒先后套入同軸電纜中，如圖19-13所示。
圖19-13 套入保護套筒和壓接套筒
將同軸電纜的外導體展開成"喇叭"形，如圖19-14所示。
說明：
若連接器插頭適配的線徑規格為2.2mm，而同軸線纜線徑為1.6mm時，需把同軸線外導體擰成一股，不需要展開，以免壓接不緊。

圖19-14 展開同軸電纜外導體

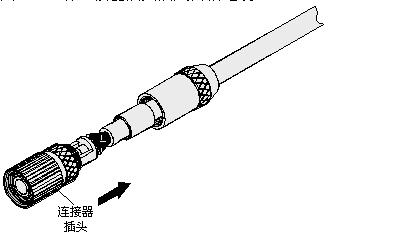

將同軸電纜的絕緣和內導體部分插入同軸連接器插頭，同軸電纜的外導體部分包覆住同軸連接器的外導體，如圖19-15所示。
圖19-15 將連接器插頭插入同軸電纜
用焊接工具將同軸電纜的內導體焊接到同軸連接器插頭的內導體上。如圖19-16所示。
19-16 焊接內導體

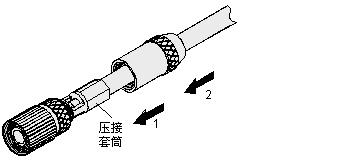

將壓接套筒往連接器方向推，壓緊同軸電纜的外導體，用壓接工具將壓接套筒與同軸連接器插頭壓接在一起。如圖19-17所示。直式L9-M公接頭與同軸電纜的裝配完成。
說明：

若連接器插頭適配的線徑規格為2.2mm，而同軸線纜線徑為1.6mm時，選用2.5mm規格壓線鉗壓接兩次，壓接完一次后還需旋轉90度再壓接一次。

圖19-17 壓接外導體
